產品說明 Instructions
YONDA YSD20K 液壓震動動力頭整合震動與回轉功能，適用於咬合樁牆、基坑錨桿與支護孔、卵石及漂石地層鑽孔，以及地熱井、水井與工程降水井等應用。
YSD20K 最大震動力達 174 kN，最高震動頻率為 3,600 cpm（60 Hz），提供 M01、M02 兩種回轉馬達配置及四檔回轉選擇，可依鑽具、孔徑與地層條件選配。M01 配置最大回轉扭矩達 33,300 Nm；M02 配置最高回轉速度達 90 rpm，滿足不同工程對扭矩與轉速的需求。
主要特點
• 液壓馬達驅動震動單元，最大震動力 174 kN。
• 四檔回轉配置，提供不同扭矩與轉速組合。
• 適用於基礎支護、卵漂石地層及井孔施工。
• 可依主機液壓條件、安裝介面與施工需求評估整合。

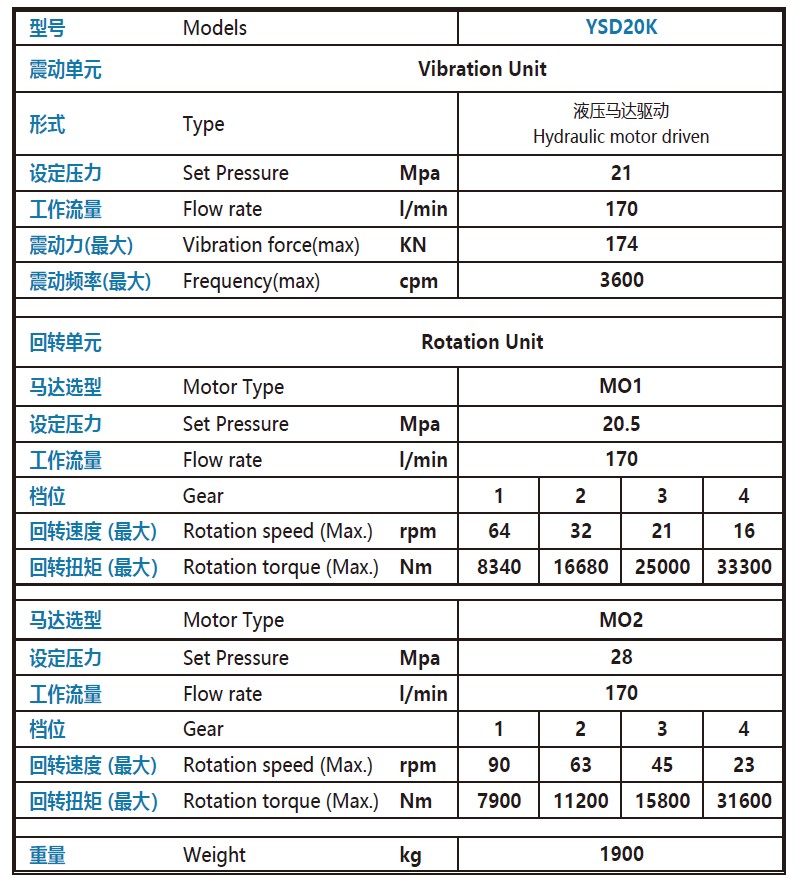

產品參數 Parameter
常見問題 FAQ
1. YSD20K 適用於哪些工程？
主要應用包括咬合樁牆、基坑錨桿與支護孔、卵石及漂石地層成孔、地熱鑽孔、水井與工程降水井。實際適用性須依地層、孔徑、深度及鑽具配置評估。
2. YSD20K 的震動力與頻率是多少？
型錄標示最大震動力為 174 kN，最高震動頻率為 3,600 cpm，相當於 60 Hz。這些數值為型錄最大值，實際運轉條件取決於液壓供應及負載。
3. M01 與 M02 回轉馬達配置有何差異？
兩種配置皆提供四檔回轉。M01 設定壓力為 20.5 MPa，最大回轉扭矩為 33,300 Nm，最高回轉速度為 64 rpm；M02 設定壓力為 28 MPa，最大回轉扭矩為 31,600 Nm，最高回轉速度為 90 rpm。各配置的最大扭矩與最高轉速對應不同檔位，並非同一運轉點。
4. YSD20K 需要哪些液壓條件？
震動單元的型錄設定壓力為 21 MPa，工作流量為 170 L/min。回轉單元的工作流量為 170 L/min，設定壓力依 M01 或 M02 配置分別為 20.5 MPa 或 28 MPa。上述為各單元規格，整機所需供油能力須依液壓迴路及同時作動需求確認。
